Три схемы простейших кодовых замка.
Автор: Нифашев Дмитрий
Опубликовано 21.01.2008
Прислал Нифашев Дмитрий.
Опубликовано 21.01.2008.
Представлю вашему бесценному вниманию несколько простых схемок для охраны вашего спокойствия. В настоящее время радиолюбительский рынок прочно наводнили устройства, которые используются в системах оповещения и сигнализации. Эти устройства, от самых простых до сложных, собраны, как правило, по стандартным классическим схемам. Все рассматриваемые устройства доступны для повторения начинающими радиолюбителями — конструкторами, не обладающими глубокими теоретическими знаниями в электронике, и могут быть использованы для охраны таких объектов, как квартиры, офисы, дачи и т.п. от несанкционированного доступа.
Кодовый замок вообще очень удобная и практичная вещь. Тебе не нужно постоянно таскать кучу металлических ключей в кармане чтобы открыть тот или иной сарай, для этого достаточно просто вспомнить код записанный к тебе в мозг или в книжку твоего мобильного телефона, вообще кодовые замки по своим характеристикам можно разделить на несколько групп, но самые популярными остаются только две — механические и электронные. Каким из этих чудес техники воспользоваться решать вам, мы же рассмотрим лишь некоторые конструкции с электронной начинкой. Большинство электронных кодовых замков выполнено на микросхемах хорошо известных вам триггеров К561ТМ2, КТ3 или на специализированных как раз для этого дела микросхем, особенно изощренные конструкции появляются в наше время на микроконтроллерах и сенсорах.
Итак, первый наш охранник спокойствия — Кодовый замок на микросхеме 4017.
Да друзья микросхема так и называется 4017, существует множество фирм выпускающих эту продукцию исходя из этого буквы перед цифрами могут немного видоизменяться, например моя микросхема родом из Китая, однако потомки Конфуция смело и бесцеремонно белым по черному корпусу влепили логотип PHILIPS и, следовательно, маркировка следующая: HEF4017BP. Но ближе к телу.

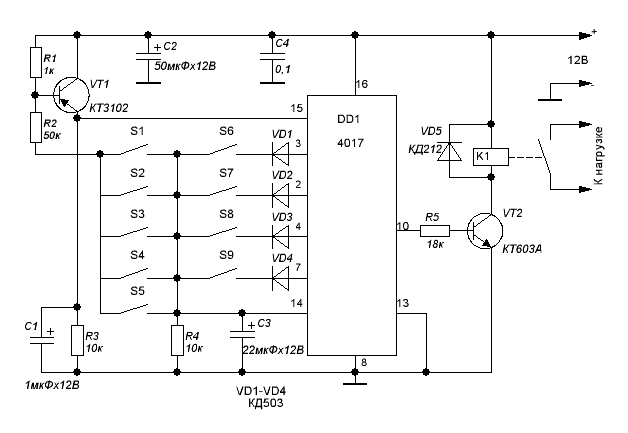

Предлагаемая схема поможет вам собрать простой кодовый замок с высокой шифростойкостью. Чтобы подобрать забытый вами по пьяни или по другим причинам код, придется перебрать 10000 вариантов. При этом код замка состоит из 4-х цифр нажатых в определенной последовательности. Итак, сама схема:
Читайте также: Не форматируется флешка raw что делать
На мой взгляд, ничего сложного, спаял, повесил. Принцип работы этого девайса не отличается от принципа работы других электронных кодовых замков на микросхемах. Кто долгое время копается в стране электроники уже в этом шарит, но для новичков поясню.
Кнопками S6-S9 на схеме обозначены «правильные» кодовые цифры, кнопками S1-S5 — цифры, которые в коде не нужны вовсе.
Первоначально на выводе 3 мc присутствует напряжение (логическая «1»). Когда нажимается кнопка «S6», логическая «1» поступает на вход счетчика 14, и логическая «1» появляется на выводе 2. Таким же образом, после нажатия кнопки «S7» логическая «1» появляется на выходе 4, а после нажатия кнопки «S8» — на выходе 7. После нажатия последней верной цифры — «S9» — логическая «1» появляется на выходе 10, транзистор VT2 открывается, реле срабатывает и своими контактами подключает нагрузку. Срабатывание реле индицируется светодиодом.
В случае нажатия любой из «неверных» цифр (S1-S5) логическая «1» поступит на вывод 15 («Reset»- сброс в исходное состояние), и подбор кода придется начинать сначала. Вот такая вредная пакость.

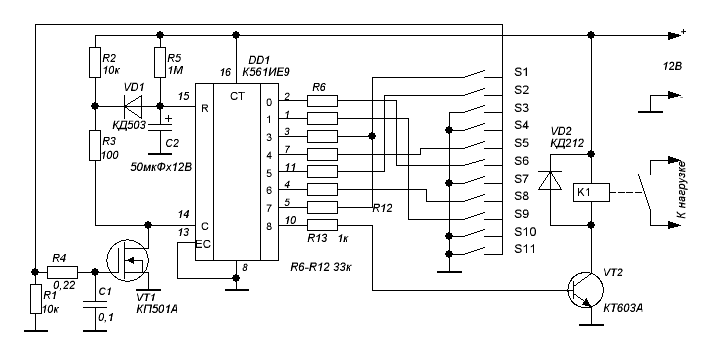

Следующий замок на микросхеме К561ИЕ9 и полевом транзисторе КП501А.
Принципиальных отличий в сложности от предыдущей схемы немного, в общем смотри сам:
Вообще сама микросхема представляет собой четырехзначный счетчик Джонсона. Принцип работы данной схемы, подобен схеме расписанной выше, хотя кнопок на ней и больше.
Далее.

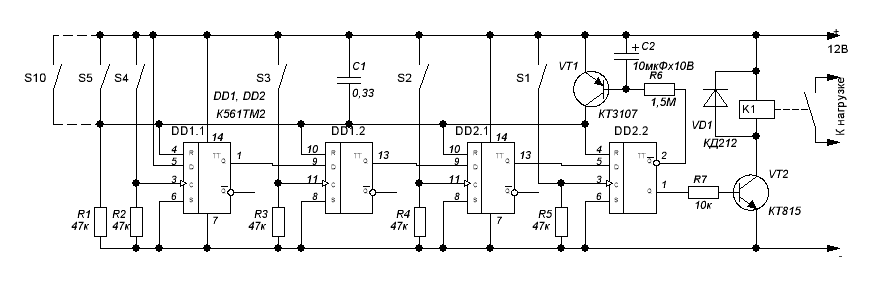

Замок на микросхеме К561ТМ2.
Точнее на двух микросхемах.
Работает электрическая схема следующим образом. В начальный момент, при подаче питания, цепь из конденсатора С1 и резистора R1 формирует импульс обнуления триггеров (на выходах 1 и 13 микросхем будет лог «0»). При нажатии на кнопку первой цифры кода (на схеме — SВ4), в момент ее отпускания триггер D1.1 переключится, т. е. на выходе D1/1 появится лог. «1», так как на входе D1/5 есть пог. «1». При нажатии очередной кнопки, если на входе 0 соответствующего триггера имеется лог. «1», т. е. предыдущий сработал, то пог. «1» появится и на его выходе. Последним срабатывает триггер D2.2 , а чтобы схема не осталась в таком состоянии надолго, используется транзистор VT1. Он обеспечивает задержку обнуления триггеров. Задержка выполнена за счет цепи заряда конденсатора С2 через резистор R6. По этой причине на выходе D2/13 сигнал лог. «1» будет присутствовать не более 1 секунды. Этого времени вполне достаточно для срабатывания реле К1 или электромагнита. Время, при желании, легко можно сделать значительно больше, применив конденсатор С2 большей емкости.
В процессе набора кода нажатие любой ошибочной цифры обнуляет все триггеры.
Ну вот в принципе и все.
Читайте также: Исчез значок сети на панели задач
Примечание дорогой редакции.
Для повышения устойчивости к взлому количество «ненужных» кнопок можно увеличить. До любого количества — все зависит от степени запущенности вашей паранойи. Однако не забывайте так же, что со временем «нужные» кнопки начинают истираться и отличаться от всех остальных. Так что не забывайте время от времени менять кнопки местами, дабы обеспечить равномерный износ. Ну и пейте лекарство от склероза.
Устройство, которое я описываю в данной статье, называется кодовый замок. Однако вряд ли оно может применяться для защиты от несанкционированного доступа куда-либо в реальной жизни. Статья призвана помочь начинающим разобраться с микросхемами стандартной логики, одна из которых применена в данной схеме. Схема предельно проста в понимании и изготовлении, основной блок состоит из всего одной микросхемы и пяти одинаковых резисторов. Также, для изготовления устройства потребуются десять кнопок без фиксации, источник питания и исполнительное устройство (например, реле или светодиод).
Итак, полный список:
- Микросхема К155ЛА3
- Резистор 100 Ом – 5 шт
- Кнопки без фиксации – не менее 5 штук
- Напряжение питания – 6 В
- Управляемое устройство – светодиод, реле и т. п.
Принципиальная схема устройства изображена ниже, параллельно S5 можно ставить бесконечно много ключей.
Схема кажется сложной, но это не так. Если объяснить в двух словах, то на 11 выходе будет логический ноль тогда и только тогда, когда кнопки S1-S4 замкнуты, а S5 и ей параллельные разомкнуты. Почему так? Микросхема включает 4 элемента 2И-НЕ. Когда S1-S4 замкнуты, на выходах 3 и 6 первых двух логических элементов появятся логические нули, которые устанавливаются на входах 9 и 10 третьего логического элемента. Это создаёт логическую единицу на выходе 8. Она передается на 12 вход четвёртого элемента. Если S5 не замкнут, на выходе будет логическая единица, а на если замкнут, то ноль. Для тех, кто хоть немного знаком с алгеброй логики, думаю, всё ясно.
